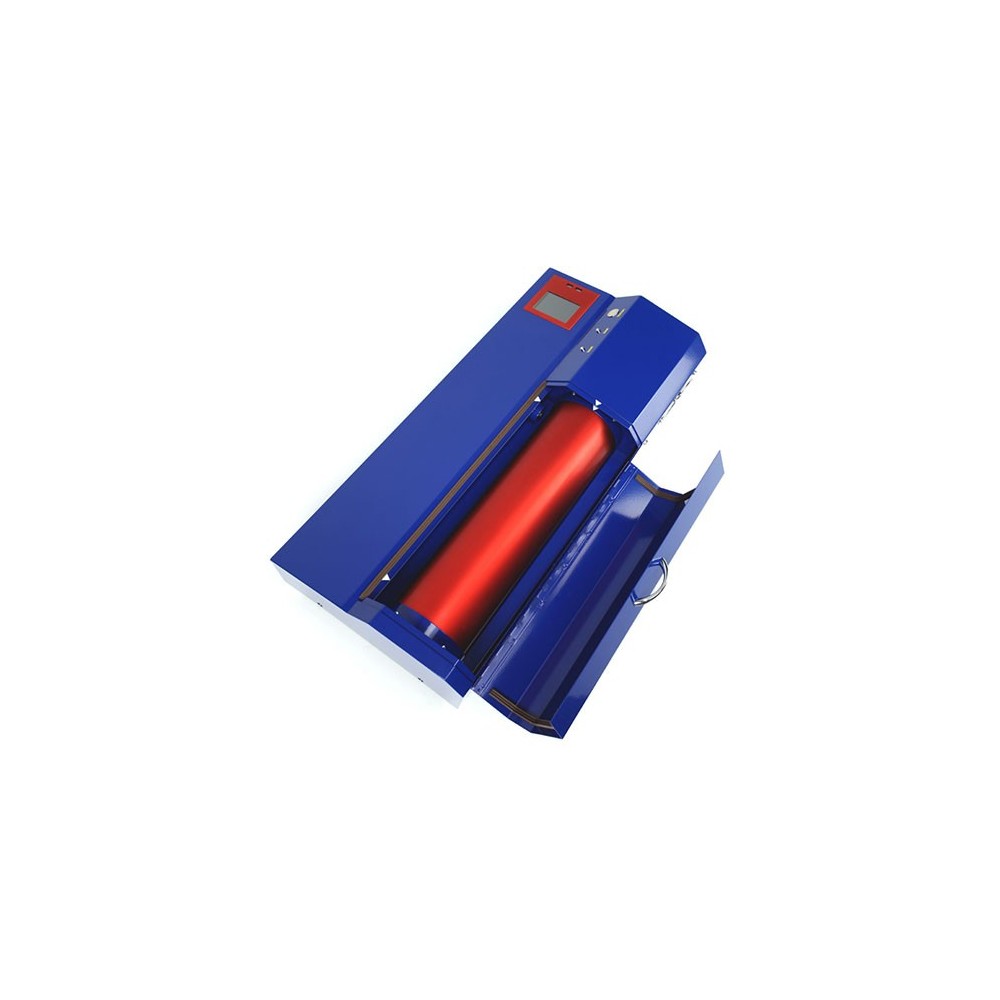

Filmstar-Plus est la nouvelle génération de notre gamme de phototraceurs bitmap. Optimisé pour la production interne de maquettes de films haut de gamme à un prix abordable, ce système peut traiter directement les fichiers Gerber (étendus) (RS 274X ou RS 274C) ou les fichiers bitmap noir et blanc (.bmp).
DONNEES TECHNIQUES:
- Taille maximale de la parcelle : voir ci-dessus
- Format maximal du film : voir ci-dessus
- Vitesse : 7 mm de largeur de film / min. à 2032 dpi
- Source lumineuse : diode laser 670 nm (rouge)
- Formats de données : Gerber, Gerber étendu, BMP haute résolution
- Contenu de la livraison : Phototraceur et logiciel sur CD
- Configuration requise : Windows 7 – Windows 10
- Dimensions : 710 x 340 x 200 mm (L x l x H)
- Poids : environ 25 kg
- Alimentation : Alimentation externe Entrée 100 V-240 V / 47–63 Hz ; Sortie 36 V CC
Résolution technique :
Résolution X : 1625, 2032, 3251, 4064, 6502, 8128,16256
Résolution Y : 25 400 dpi
Résolution graphique:
- Point le plus fin/Ligne la plus fine = 5 µm (0,005 mm/0,19685 mil)
- Espace le plus fin entre 2 lignes = 10 µm (0,01 mm/0,3937 mil)
- Espace le plus fin entre 2 zones = 18 µm (0,018 mm/0,70866 mil)
- Diamètre du spot inverse le plus fin (point transparent dans la zone noire) = 25 µm (0,025 mm/0,98425 mil)
