La série RBM 402 est la machine à brosser la plus perfectionnée de notre gamme. Elle est idéale pour le prototypage professionnel ou la production en petites séries dans les laboratoires de circuits imprimés modernes. Ces machines effectuent un traitement bilatéral pour l'élimination de l'oxyde de cuivre et l'ébavurage léger avant l'application de résine photosensible ou le procédé galvanique PTH. La pression des rouleaux de brossage supérieur et inférieur est réglable et l'affichage numérique est assuré. L'oscillation et la vitesse de transport sont variables. Le système de traitement humide est associé à un puissant sécheur à air chaud et à compression. La version standard KF est équipée d'un système de rinçage en circuit fermé avec réservoir d'eau de rinçage intégré, filtre et pompe. Cela permet à l'utilisateur d'économiser de l'eau fraîche et d'éviter les soucis liés à la conformité aux réglementations sur les eaux usées. Sur demande, nous proposons la version F avec alimentation en eau externe. Le « F » indique un système de filtration automatique intégré, fortement recommandé pour respecter les directives allemandes et européennes sur la pollution des eaux usées. Ces machines « F » sont équipées d'un ruban filtrant de 100 m (5 µm) et d'un contrôle du niveau des eaux usées. À mesure que la charge de particules filtrées augmente, le capteur lance automatiquement le transport du filtre, permettant ainsi l'alimentation en nouveau filtre.

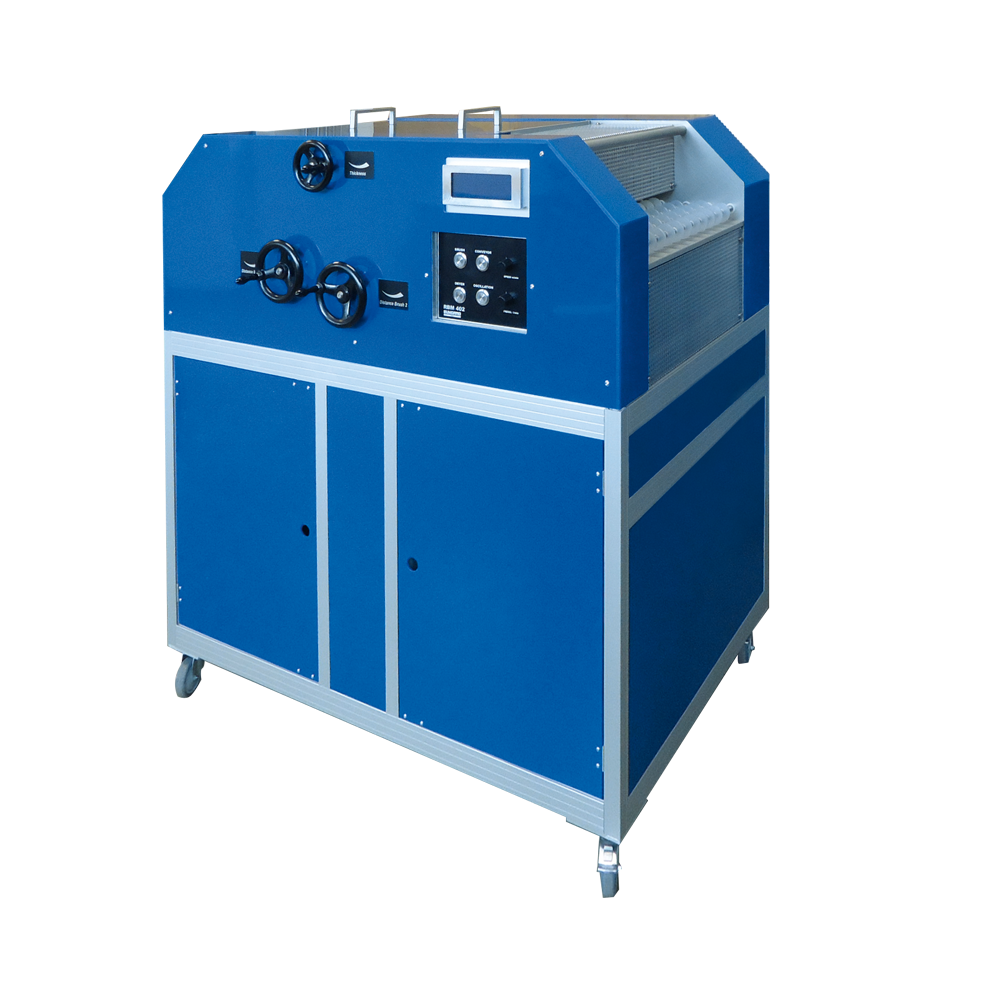

La dernière version du RBM 402 est le modèle BLC. Il s'agit d'une machine de paillasse simple avec alimentation en eau externe et sans unité de filtration.
CARACTERISTIQUES :
- changement simple des balais via un dispositif de changement rapide
- réglage précis de la brosse parallèle avec volant
- L'oscillation et le transport sont réglables en continu
- Affichage numérique de l'épaisseur de la planche et de la consommation électrique du moteur à balais
- Les rouleaux de brossage supérieurs et inférieurs sont réglables en pression et disposent d'un affichage numérique des réglages.
- Le système de traitement humide est associé à un puissant séchoir à air chaud et à compression.
- Le « KF » désigne un système de rinçage intégré en circuit fermé. Il est fortement recommandé pour se conformer aux réglementations allemandes et européennes relatives aux eaux usées.
DONNEES TECHNIQUES :
- Largeur de travail : 400 mm
- Épaisseur du panneau (panneaux rigides uniquement) : 0,3 - 5 mm
- Dimensions minimales des panneaux : 80 x 175 mm recommandé, 80 x 120 mm possible
- Dimensions max. des planches : 400 mm x sans fin
- Vitesse de brossage : 1360 tr/min
- Vitesse du convoyeur : 0,2 - 2 m/min
- Course d'oscillation : 10 mm
- Fréquence d'oscillation : 10 - 110 l/min
- Course de brossage sur le rouleau supérieur : max. 20 mm
- Course de brossage sur le rouleau inférieur : max. 15 mm
- Avance par tour de volant : 0,266 mm
- Longueur du rouleau de brossage : 410 mm
- Diamètre extérieur du rouleau de brossage : 89 - 91 mm
- Diamètre intérieur du rouleau de brossage : 35 mm
- Entrée d'eau du système de rinçage : 20 mm (version F/BLC)
- Sortie d'eau du système de rinçage : 40 mm (version F/BLC)
- Pression max. du système de rinçage : 1,5 bar (version F/BLC)
- Consommation d'eau du système de rinçage : 26 l/min. (version F/BLC)
- Consommation d'eau du système de rinçage : 0 l/min. (version KF)
- Alimentation : 220 V, 50 Hz, max. 12 A
- Dimensions (L x l x H) : 1110 x 750 x 1160 mm
- Poids : 220 kg (RBM 402KF) / 170 kg (RBM 402 BLC)
