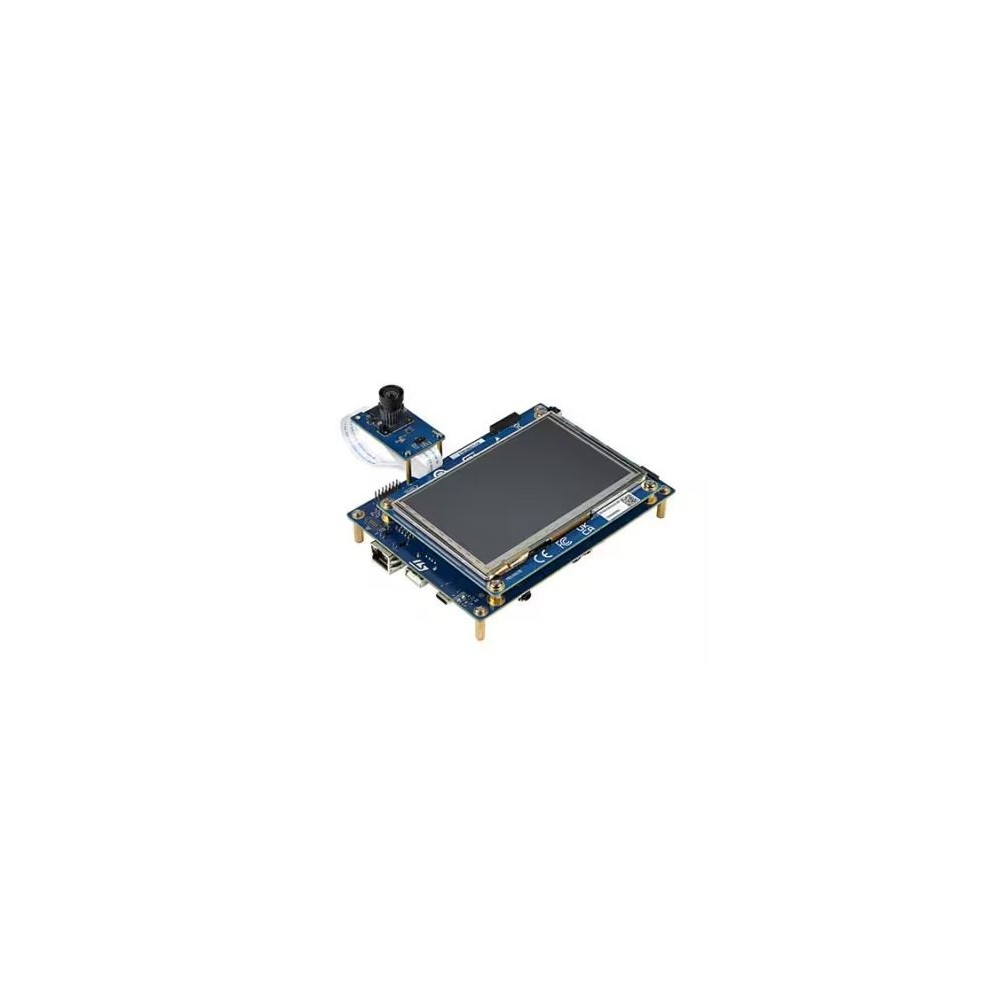

STM32N6570-DK Kit de découverte STM32N657X0H3Q 32bits ARM Cortex-M55F

Le kit de découverte STM32N6570-DK comprend une gamme complète de fonctionnalités matérielles permettant à l'utilisateur d'évaluer de nombreux périphériques, tels que l'USB Type-C® , la mémoire flash Octo-SPI et les dispositifs PSRAM Hexadeca-SPI, l'Ethernet, un module caméra, un écran LCD, un lecteur de carte microSD™, un codec audio, des microphones numériques, un convertisseur analogique-numérique (CAN), des connecteurs d'extension flexibles et un bouton utilisateur. Les quatre connecteurs d'extension flexibles offrent des possibilités d'extension simples et illimitées pour des applications spécifiques telles que la connectivité sans fil, les applications analogiques et les capteurs.

Le microcontrôleur STM32N657X0H3Q est doté d'un contrôleur USB 2.0 haute vitesse/pleine vitesse périphérique/hôte/OTG, d'un contrôleur USB 2.0 haute vitesse/pleine vitesse périphérique/hôte/OTG avec UCPD (USB Type-C® Power Delivery), d'un Ethernet avec TSN (réseau sensible au temps), de quatre I2C , de deux I3C, de six SPI (dont quatre compatibles I2S ) , de deux SAI, avec prise en charge de quatre DMIC, de cinq USART, de cinq UART (interface ISO78916, LIN, IrDA, jusqu'à 12,5 Mbit/s), d'un LPUART, de deux SDMMC (MMC version 4.0, CE-ATA version 1.0 et SD version 1.0.1), de trois CAN FD avec capacité TTCAN, d'une prise en charge du débogage JTAG et SWD, et d'Embedded Trace Macrocell™ (ETM).

Le kit de découverte STM32N6570-DK intègre un débogueur et programmateur embarqué STLINK-V3EC pour le microcontrôleur STM32, avec un pont de port COM virtuel USB et le package MCU complet.

Toutes les fonctionnalités :

-Microcontrôleur STM32N657X0H3Q basé sur Arm® Cortex®  - M55 , intégrant un accélérateur ST Neural-ART, un encodeur H264, un GPU NeoChrom 2.5D et 4,2 Mo de SRAM contiguë, en boîtier VFBGA264.

-Module LCD 5 pouces avec écran tactile capacitif

-USB Type-C® avec interface USB 2.0 HS, double alimentation (DRP)

-USB Type-A avec interface USB 2.0 HS, hôte, 0,5 A max.

-Ethernet 1 Gbit/s avec TSN (réseau sensible au temps) conforme à la norme IEEE 802.3-2002

-Codec audio SAI

-Un microphone numérique MEMS

-Mémoire flash Octo‑SPI de 1 Gbit

-PSRAM hexadéca-SPI de 256 Mbits

-Deux voyants LED utilisateur

-Boutons-poussoirs utilisateur, anti-sabotage et de réinitialisation

Connecteurs de carte :

-USB Type-C ®

-USB Type-A

-Ethernet RJ45

-Module caméra

-carte microSD™

-LCD

-Prise casque stéréo avec entrée microphone analogique

-Connecteur d'extension de carte fille MEMS audio

-Connecteur d' extension ARDUINO® Uno R3

-Connecteur d'extension STMod+

-Débogueur/programmateur STLINK-V3EC intégré avec capacité de réénumération USB : port COM virtuel et port de débogage

-Géré par l'outil logiciel STM32CubeMonitor-UCPD (STM32CubeMonUCPD).
