MF RC522 est appliqué à la puce de carte de communication sans contact très intégrée à lecture et écriture de 13,56 MHz.
NXP lancé par la société pour l'application "de table" d'une puce de carte sans contact à faible tension et à faible coût, pour la lecture et l'écriture, les compteurs intelligents et les appareils de poche portables ont fait l'objet d'un meilleur choix.
Le MF RC522 utilise un concept avancé de modulation et de démodulation complètement intégré. Dans tous les types de méthodes et de protocoles de communication passifs sans contact de 13,56 MHz, les signaux de transpondeur compatibles 14443A.

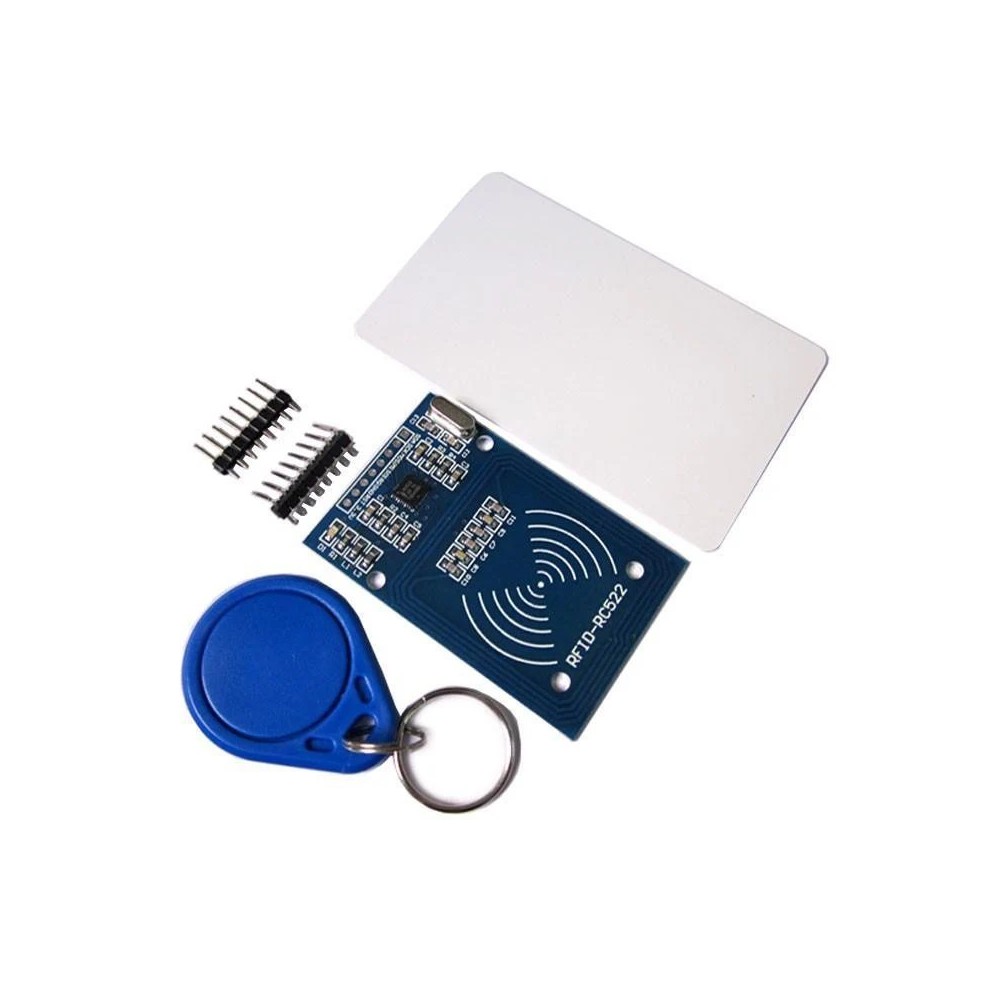

Module RFID:
Le module MF522-AN est le lecteur de carte à puce original MFRC522 de Philips, facile à utiliser, à faible coût et qui s’applique au développement des équipements de l’utilisateur.
Le lecteur et le développement d'applications avancées, la nécessité pour l'utilisateur de concevoir / produire un terminal de carte RF.
Ce module peut être chargé directement dans les différents moules de lecteurs.
Utilise une tension de 3,3 V, grâce à l'interface SPI, quelques lignes simples reliées directement à toute carte mère de communication utilisateur peuvent assurer la stabilité et la fiabilité du module, lecteur de carte de distance.
Paramètres du module:
- Courant de fonctionnement: 13 ~ 26 mA / DC 3.3V
- Courant au repos: 10 ~ 13 mA / DC 3.3V
- Courant de veille: <80 μA
- Courant de crête: <30 mA
- Fréquence de fonctionnement: 13,56 MHz
- Types de cartes pris en charge: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
- Taille de la carte: 60 mm * 41 mm
- Environnement Température de fonctionnement: -20 ~ 80 ℃
- Température de stockage dans l'environnement: -40 ℃ ~ 85 ℃
- Humidité relative: humidité relative 5% ~ 95%
- Interfaces du module Paramètre SPI
- Taux de transfert de données: maximum 10 Mbit / s
