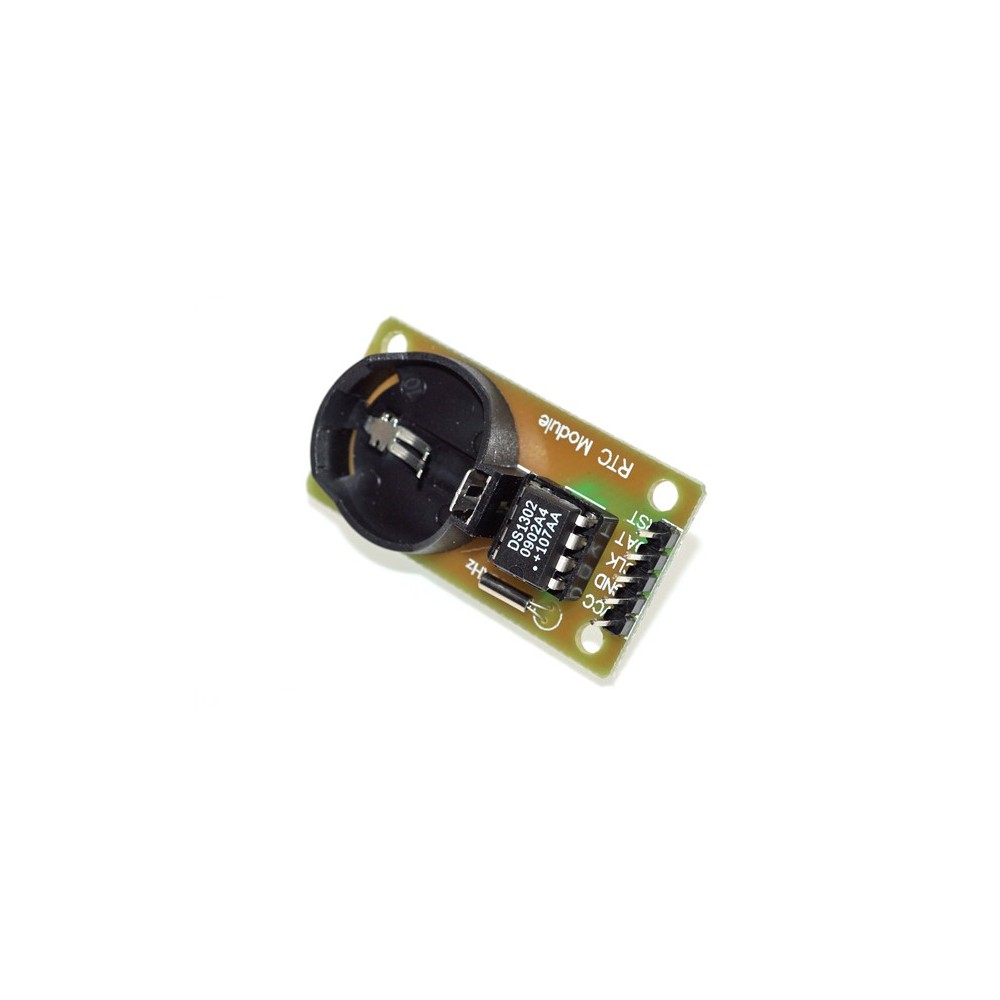

SHIELD HORLOGE TEMPS REEL (DS1302) POUR ARDUINO

Le module d'horloge est une intégration sensorielle, destinée aux kits scientifiques pour enfants, aux projets scientifiques et aux voitures robotisées pour les lycées, écoles primaires et collèges.

Le module d'horloge temps réel

DS1302 de Dallas est une puce d'horloge à charge lente lancée par la société. Elle contient une horloge/calendrier temps réel et 31 octets de RAM statique, via une interface série simple pour communiquer avec le microcontrôleur.

Le circuit d'horloge/calendrier temps réel fournit des informations sur les secondes, minutes, heures, jours, semaines, mois et années. Le nombre de jours par mois et les années bissextiles s'ajustent automatiquement.

L'horloge fonctionne par indicateur AM/PM au format 24 ou 12 heures.

Le DS1302 entre le microcontrôleur peut simplement adopter le mode de communication série synchrone utilisant seulement trois lignes : (1) Réinitialisation RST ; (2) Lignes de données E/S ; (3) Horloge série SCLK.

L'horloge/RAM lit/écrit des données dans un octet ou jusqu'à 31 octets de communication de type jeu de caractères. Le DS1302 fonctionne pour maintenir une faible consommation d'énergie des données et des informations d'horloge lorsque la puissance est inférieure à 1 mW

Horloge en temps réel avec calculs d'énergie avant 2100 secondes, minutes, heures, jour, semaine, mois, capacité annuelle, ainsi que la possibilité d'ajuster les années bissextiles
ports d'E/S série de manière à ce qu'un nombre minimum de broches

Large plage de tension de fonctionnement 2,0 5,5 V

2,0 V, courant de fonctionnement inférieur à 300 nA

Mode de transfert de données d'horloge ou de RAM en lecture/écriture, il existe deux modes de transfert à un octet et à plusieurs octets jeu de caractères de transmission Boîtier

DIP à 8 broches ou boîtier de montage en surface SOIC à 8 broches en option sous une interface simple à 3 fils

Vcc = 5 V et compatible TTL

Plage de température industrielle en option de -40 à +85

tubes d'alimentation doubles utilisés pour l'alimentation principale et l'alimentation de secours
