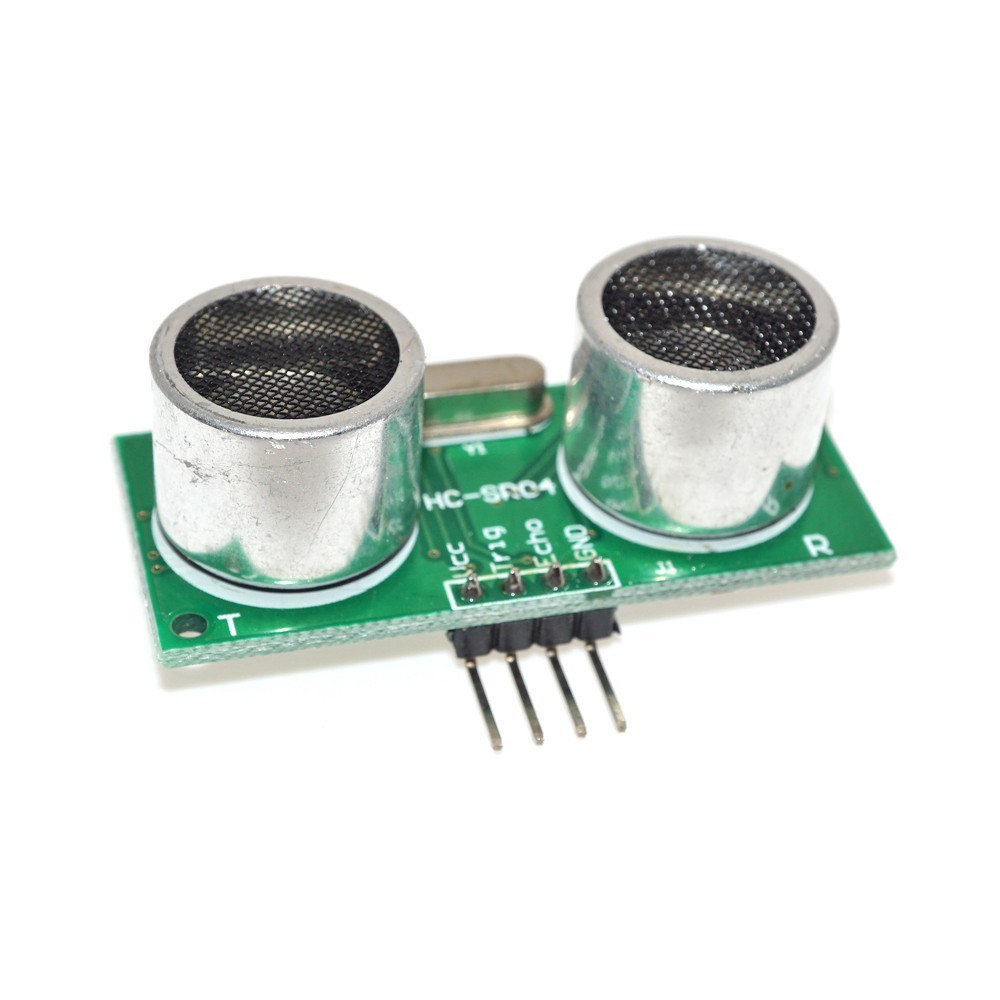

ACP002 MODULE CAPTEUR ULTRASON HC-SR04

Ce module offre des performances stables et mesure la distance avec précision. Ses performances sont quasiment identiques à celles des modules de mesure de distance à ultrasons SRF05, SRF02 et autres modèles comparables. Module haute précision, angles morts extrêmement proches (2 cm).

• Tension de fonctionnement 3-5,5 V (température de fonctionnement : -20-80 ℃)

• Courant statique inférieur à 2 mA Angle du capteur inférieur à 15 degrés

Principaux paramètres techniques :

Courant statique : moins de 2 mA
Sortie de niveau électrique : 5 V élevé
Sortie de niveau électrique : à la fin de 0 V
Angle d'induction : pas plus de 15 degrés
Distance de détection : 2 cm-450 cm
Haute précision : 2 mm
Câblage : VCC, trig (côté contrôle), écho (côté réception), GND

Fonctionnement du module :

Grâce à la distance de déclenchement des E/S, un signal élevé d'au moins 10 µs
envoie automatiquement huit ondes carrées de 40 kHz et détecte automatiquement si un signal revient.
Un signal de retour, via la sortie E/S, atteint un niveau électrique élevé. La durée de ce niveau est : le temps de l'ultrason entre le déclenchement et le retour. Distance de test = (temps du niveau électrique élevé x vitesse du son (340 m/s))
